Filtru Hidrociclon vertical 4 inch (DN 102 mm), pentru separare particule solide

Filtrul hidrociclon model 0007-40-1, cu racord de 4 inch, este un echipament de filtrare centrifugal de mare capacitate,

destinat eliminării nisipului, nămolului și a altor particule solide din apă, prin utilizarea forței centrifuge.

Este ideal pentru aplicații industriale și agricole, protejând sistemele de irigații, pompe și alte echipamente sensibile de uzură prematură.

Fiind construit din oțel tratat anticoroziv, acest filtru este extrem de rezistent la condiții dure de operare și asigură o separare eficientă a impurităților,

fără a necesita consumabile, cum ar fi cartușe sau discuri filtrante.

Specificații Tehnice – Model 0007-40-1:

• Cod produs: 0007-40-1

• Diametru racord intrare/ieșire: 4” (≈ Ø101,6 mm – DN102)

• Diametru corp: Ø380 mm

• Debit nominal (debi): 35–60 m³/h

• Presiune de lucru: 2–8 bar

• Material construcție: Oțel tratat anticoroziv, vopsit electrostatic

• Conexiuni:

  • Intrare: laterală, tangentială

  • Ieșire: verticală centrală

  • Evacuare sediment: robinet de purjare ¾” (opțional)

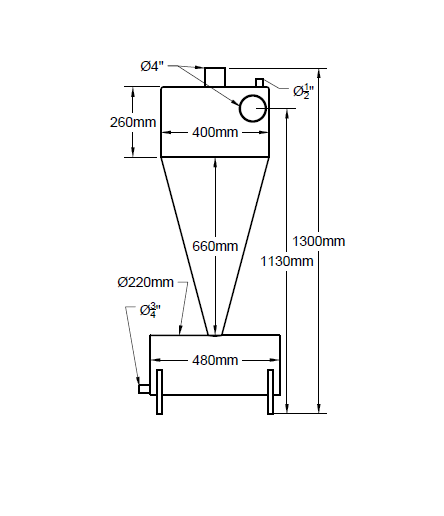

Dimensiuni aproximative:

• Înălțime totală: 1300 mm

• Înălțime conică (până la rezervor): 1130 mm

• Diametru con la bază: Ø220 mm

• Dimensiuni camera vortex: 400 mm lungime x 260 mm înălțime

• Rezervor inferior (colector): 480 mm lungime

Principiu de Funcționare:

1. Intrare tangentială: Apa impură pătrunde lateral în camera superioară a filtrului, generând o mișcare de rotație a apei.

2. Separarea particulelor grele: Forța centrifugă împinge particulele solide grele (nisip, nămol) către pereții interni ai filtrului.

3. Colectarea sedimentelor: Particulele grele coboară gravitațional în rezervorul inferior, unde se colectează pentru evacuare periodică.

4. Ieșire apă clarificată: Apa filtrată iese prin ieșirea superioară centrală, limpede și fără impurități.

Aplicații Recomandate:

În Agricultură:

• Irigații agricole: Culturi intensive, livezi, sere

• Protecție pentru filtre fine și sisteme de irigație (picurare, aspersie)

• Stații de pompare de apă brută: râuri, lacuri, puțuri

În Industrie:

• Sisteme de pre-filtrare: Protejează pompe, filtre și echipamente de recirculare apă

• Stații de epurare a apei naturale: Lacuri, canale, râuri

• Utilizare în industria alimentară, zootehnică și industrială: Pre-filtrarea apei de alimentare pentru echipamente

Avantaje Operaționale:

• Capacitate mare de filtrare: Poate filtra până la 60 m³/h, potrivit pentru sisteme mari și complexe

• Nu necesită consumabile: Nu sunt necesare cartușe sau discuri filtrante pentru operare continuă

• Separare eficientă: Îndepărtează eficient nisipul și particulele abrazive din apă

• Întreținere minimă: Se poate evacua sedimentul periodic prin robinetul de purjare, fără întreținere costisitoare

• Construcție robustă: Fabricat din oțel de calitate, tratat pentru a rezista în medii corozive și condiții de teren

• Durabilitate excelentă: Se poate utiliza în condiții de operare intensă, în aer liber sau în instalații industriale

• Instalare ușoară: Se integrează rapid în orice sistem de filtrare existent

Instrucțiuni de Instalare și Utilizare

1. Montare:

   • Instalează filtrul vertical pe linia principală de pre-filtrare sau imediat înaintea echipamentelor sensibile (de exemplu, pompele sau filtrele fine).

   • Asigură o instalare pe o bază solidă (beton sau structură metalică) pentru stabilitate.

2. Conexiuni:

   • Conectează intrarea, de 4 inch, în direcția ce permite formarea unui vortex eficient.

   • Ieșirea pe axul central se leagă la sistemul de distribuție a apei filtrate.

   • Asigură-te că robinetul sau mufă de evacuare este accesibil pentru golirea sedimentelor.

3. Operare:

   • Verifică periodic funcționarea filtrului și golirea rezervorului inferior, pentru a menține eficiența procesului de separare.

   • Monitorizează presiunea de lucru, care, conform specificațiilor, trebuie să rămână între 2 și 8 bar, pentru o separare optimă.
